Mall-Kompaktpumpstation LevaPur-D EX

Downloads

Hinweis zum Rückstauschutz

Nach DIN 4040-100 sind Fettabscheideranlagen rückstaufrei zu betreiben. Wenn der Ruhewasserspiegel unterhalb der Rückstauebene (Geländeoberkante im Bereich des Anschlusses) liegt, muss eine nachgeschaltete Doppelhebeanlage mit Rückstauschleife installiert werden. Wir empfehlen die Mall-Kompaktpumpstation LevaPur-D EX als Doppelpumpwerk mit nachgeschalteter Mall-Rückstauschleife LevaStop, um einen störungsfreien Schutz gegen Rückstau zu garantieren.

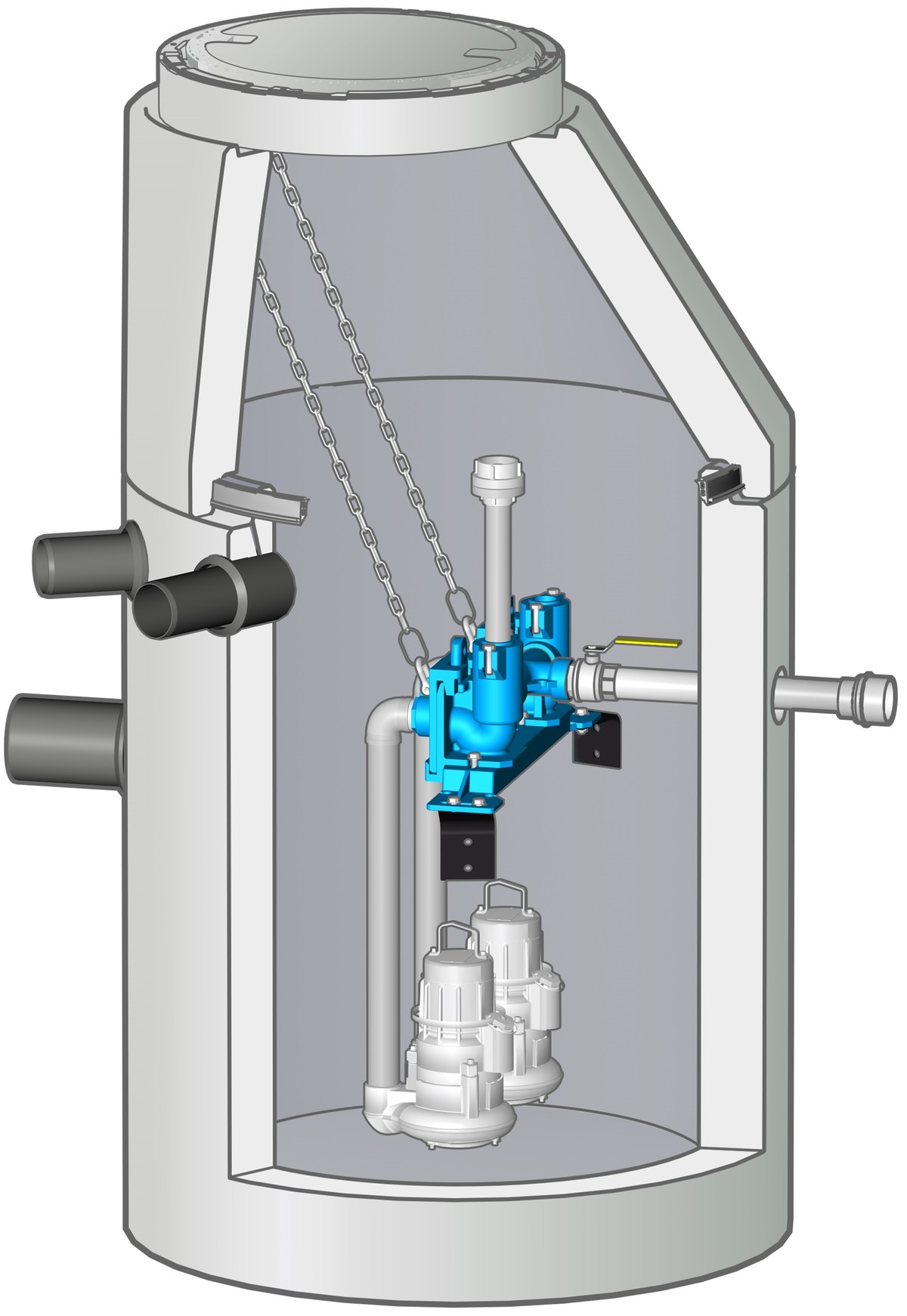

Hebeanlage LevaPur-D EX als Rückstauschutz bei Abscheideranlagen, für fäkalfreies Abwasser, nachgeordnet hinter dem Abscheider, bestehend aus:

• Ausführung gemäß DIN 4040-100 / DIN 1999-100 in Verbindung mit DIN EN 12050, DIN EN 752 und DIN EN 12056
• EX geschützte Tauchmotorpumpe als überflutbares Blockaggregat in Nassaufstellung mit Gerätekategorie 2G (Kategorie gemäß Definition in ATEXRichtlinie 94/9/EG)
• Fördermenge der Pumpe: max. 10 l/s
• Förderhöhe der Pumpe: max. 14 m
• Rohrleitung aus Edelstahl / Stahlguss komplett im Schacht vormontiert (inklusive Absperrschieber u. Rückflussverhinderer)
• Inklusive Spülanschluss mit Storz Kupplung C
• Druckrohrleitung endet ca. 200 mm außerhalb des Pumpwerks mit einer Rohrkupplung (Plasson) für Druckrohre PE-HD63
• Mall Standard-Schalt- und Steueranlage mit einfacher Bedienung für den automatischen Pumpbetrieb inkl. Display zur Anzeige des Füllstandes und von Fehlermeldungen, integrierter akustischer Alarm, potentialfreier Hochwasseralarm, freie Einstellmöglichkeit der Schaltpunkte, Betriebsstundenzähler, Amperemeter, Möglichkeit der Anbindung an Leitsystem über digitale und analoge Ein- / Ausgänge, Sonderfunktionen wie automatischer Pumpenwechsel, variabler Staffelanlauf oder Urlaubsbetrieb; ebenfalls ist der manuelle Betrieb über die Steuerung möglich
• Netzunabhängige Alarmeinrichtung mit optischem und akustischem Alarmsignal
• Niveaumessung für die Steuerung mit EX geschützter hydrostatischer Pegelsonde (4-20 mA) mit Gerätekategorie 1G (Kategorie gemäß Definition in ATEXRichtlinie 94/9/EG)
• Standardmäßig mit Konus und Abdeckung Kl. D 400 geliefert
• Muffenausbildung gemäß DIN V 4034-1
• Bitte beachten: zur Führung des Abwassers über die Rückstauebene ist zusätzlich eine Mall-Rückstauschleife LevaStop erforderlich

Optionen:

• Leistungsstärkere Tauchmotorpumpen mit Fördermenge max. 15,5 l/s und Förderhöhe max. 19 m
• Netzunabhängige Alarmeinrichtung mit integriertem GSM-Modul zur Übersendung von Alarmmeldungen auf ein Mobiltelefon (SIM Karte bauseits) und Sperrung der Pumpstation per Mobiltelefon
• Freiluftschrank mit Alarmleuchte zur Aufnahme der Schalt- und Steueranlage (Schaltanlage bereits verbaut)
• Rückstauschleife DN 50 inkl. Anschlussstutzen Storz Kupplung C (frostsicher in separatem Schaltschrank verbaut)
• Ausführung der Rückstauschleife DN 50 und der Schalt- und Steueranlage in einem Kombi-Freiluftschrank
• Endmontage, Inbetriebnahme und Einweisung durch fachkundiges Mall-Servicepersonal (aus Gewährleistung Gründen empfohlen)
• Wartungsvertrag für regelmäßige Wartungen durch fachkundiges Mall-Servicepersonal
